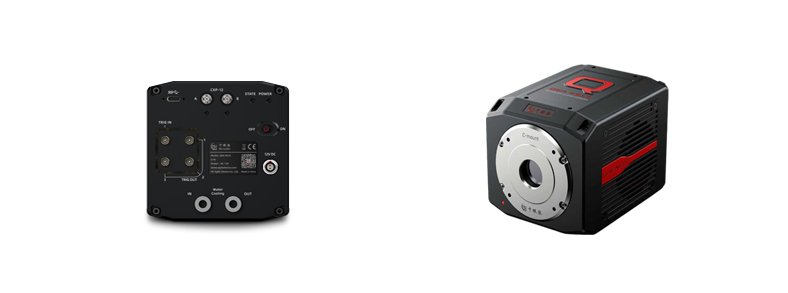

sCMOS科学相机 Qbit 4610

9.4 M

高分辨率

0.3 e-

低读出噪声

<0.01e-/p/s

低暗电流

Qbit4610单光子sCMOS的读出噪声低至0.3e-，具有超高灵敏度和卓越的定量分析能力。同时Qbit4610在信噪比、分辨率和帧率上达到了前所未有的平衡，综合性能远超传统的sCMOS和EMCCD。可广泛的应用在量子计算（离子阱、中性原子成像）、天文学（幸运成像）、极弱光生物成像、拉曼光谱等前沿科研领域。

性能参数

型号
Qbit 4610
传感器类型
背照式单光子sCMOS
分辨率
4096×2304
像素尺寸
4.6 μm×4.6 μm
感光面积
18.841 mm×10.598 mm
满阱容量
7 ke-
读出噪声
Standard scan 0.43e-（rms)，0.39e-（median）、 Ultra quiet scan 0.30e-（rms）,0.25e- (median)
量子效率
50%@300 nm,85%@460 nm,30%@900 nm
动态范围
87dB
暗信号不均一性（DSNU）
0.06 e-(典型)
光响应不均一性（PRNU）
<0.1%@半饱和灰阶
制冷功能
TEC制冷，最大制冷温差低于环境温度50 °C
暗电流
0.024 e-/p/s@-15℃ 0.009 e-/p/s@-30 ℃
快门
Rolling Shutter, Global Reset, Global Shutter
位深
Rolling shutter:16bit , Gloabl shutter:11bit
帧率
Rolling Shutter: Standard scan:120 fps @CXP, 50 fps@USB Ultra quiet scan: 25 fps @CXP, 25 fps@USB Global Shutter(HG): 60 fps @CXP-12, 60 fps@USB
读出方式
全画幅 / 像素合并(2 x 2, 4×4 binning)/ 感兴趣区域（ROI）
曝光时间
Standard scan:7.2 us to 1800 s Ultra quiet scan:33.9 us to 1800 s
数据接口
DIN CoaXPress（2 CXP-12）/ USB 3.1 Gen 2(Type C)
时间戳精度
1 μs
外触发模式
Edge trigger/Level trigger/Sync trigger/Start trigger
外触发接口
输入:1xSMA、输出:3xSMA TTL/ 3.3 V 电平
光学接口
C-mount F-mount
电源
DC 12 V
尺寸
105 mm×105 mm×140 mm
重量
2000 g
功耗
80 W
运行环境温度
0 ~ 40 ° C，湿度 10 ~ 80 %
储存环境温度
 0 ~ 40 ° C，湿度 ≤ 90 %
SDK
 C, C#, C++, Python
软件
RPC, Micro-manger, Labview , Matlab, Epics , ASCOM
EMC
支持
