1实验背景
传统点扫描式成像效率低下，而基于金刚石NV色心的宽场成像技术通过并行激发和探测，可快速获取全场磁场信息。然而，NV色心荧光信号微弱，对探测设备量子效率与读出噪声要求严苛，传统CCD相机、CMOS相机读出噪声高，满阱容量有限，易出现读出噪声主导现象，无法实现弱光信号探测。
sCMOS科学相机通过采用背照式传感器工艺结构、像素阵列与读出电路优化等技术，量子效率QE、读出噪声、动态范围较传统CCD、CMOS相机均有大幅提升。

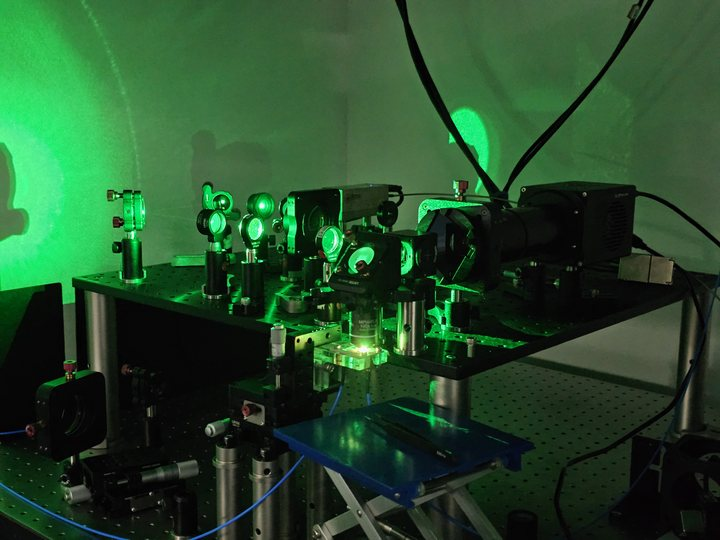

某光学实验室研究团队，采用千眼狼sCMOS相机Gloria 4.2，集成于显微光路中（图1），实现金刚石NV色心的宽场磁场成像，成功捕捉磁场施加前后NV色心荧光灰度值变化。
2实验设备
1）金刚石NV色心样本；
2）显微光学成像系统，搭配10x,20x,40x多个倍率的放大物镜；
3）sCMOS科学相机，千眼狼Gloria 4.2，2048×2048，具有HDR模式；
4）磁场控制设备，用于产生可调节的均匀磁场。
5）高精度位移平台，实现金刚石NV色心样本三维空间内的精确移动。
3实验数据与解析

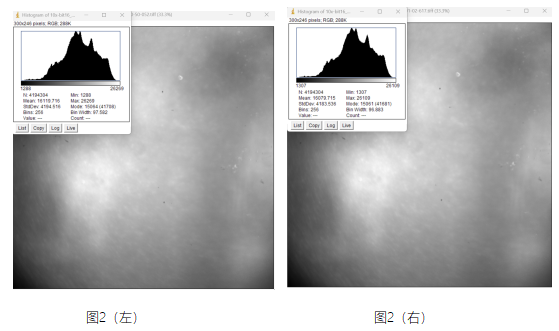

零磁场下，平均灰度值Mean 16119.716，标准差StdDev 4194.516（图2 左）；施加5GS微弱磁场后，磁场导致NV色心发生塞曼跃迁，使荧光搜集效率降低，平均灰度值16079.715，标准差StdDev 4183.536，标准差变化率0.3%（图2 右）。
4实验结论
实验利用千眼狼sCMOS相机Gloria 4.2可捕获金刚石NV色心发生塞曼跃迁时的荧光信号灰度值变化，通过相机高动态模式下捕获的16 Bit图像数据，解析GS级弱磁场引起的微弱灰度波动。
应用拓展层面，基于科学相机RPC科学成像软件的实时灰度值监控功能，可进一步建立灰度-磁场响应标定曲线，实现生物磁成像如捕获神经元动作电位磁场、量子器件检测等应用。
