金属材料拉伸

拉伸性能是金属材料的重要机械性能之一,通过拉伸性能试验可以有效检测出金属屈服强度、抗拉强度、伸长率、断面收缩率等性能指标。


金属拉伸裂纹扩展瞬间速度非常快,对系统采集帧率要求较高。相较于传统接触式测量方式,千眼狼PMLAB光学应变测量系统(高速型)是一种非接触式、可视化、高精度测量方法,满足金属材料断裂的瞬态过程全场形变测量分析,重点关注局域变形带空间特征,结合微观组织表征和时域分析,揭示内在物理机制,为材料效应提供理论基础。

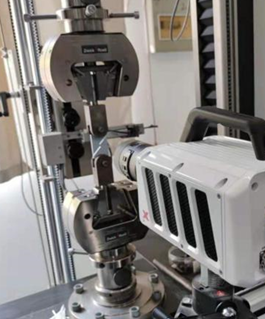

上海交通大学科研老师在金属拉伸实验中,采用千眼狼PMLAB光学应变测量系统(高速型)匹配X系列高速摄像仪对金属片拉伸到断裂全过程进行高速图像采集分析,并与拉伸机力值数据同步,获得应力应变曲线分析。系统跟踪材料表面散斑标记的变形过程,计算散斑域的灰度值变化,分析得到材料表面应变数据,观察材料裂纹扩展和演化。也可以通过全场测量,实验预测材料裂缝出现的初始位置,分析出材料断裂的关键时刻。
