轨道检测

轨道检测是轨道交通系统安全检查的关键环节,影响运营车辆行驶的安全。人工巡检是轨道检测中一种传统检测手段,但因维护成本高、效率低、劳动强度大,给轨道交通的运营保障健康发展带来了巨大的挑战。


千眼狼在线轮廓检测系统可利用非接触式测量技术实现钢轨磨损自动测量,对轨道安全状态及时精准检测。作为一种重要的检测手段,在线轮廓检测系统在城市轨道交通状态检测领域有着广泛的应用,对轨道交通安全状态的及时且精准检测,保障轨道交通高效率零事故的安全运营,具有重大意义。


系统简介:千眼狼在线轮廓检测系统



该系统是通过千眼狼3D轮廓测量仪等非接触式测量技术实现钢轨磨损自动测量的检测系统,应用于高速列车底盘检测。超快的运行速度,支持工程车以200km/h的运行速度进行测量,可实时识别、检测列车底部零部件状态。


测量过程中经常出现户外高光反射干扰和铁轨磨损面反光干扰,系统采用自主研发的DLAR深度智能抗反光技术,解决了反光干扰导致测量错误的问题,提高系统检测的准确性。考虑户外复杂的工作环境,系统中3D轮廓测量仪支持低温-35℃环境下和高温60℃下正常工作,解决环境影响下工作效率难题。

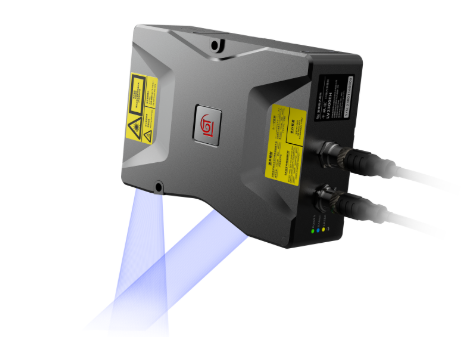

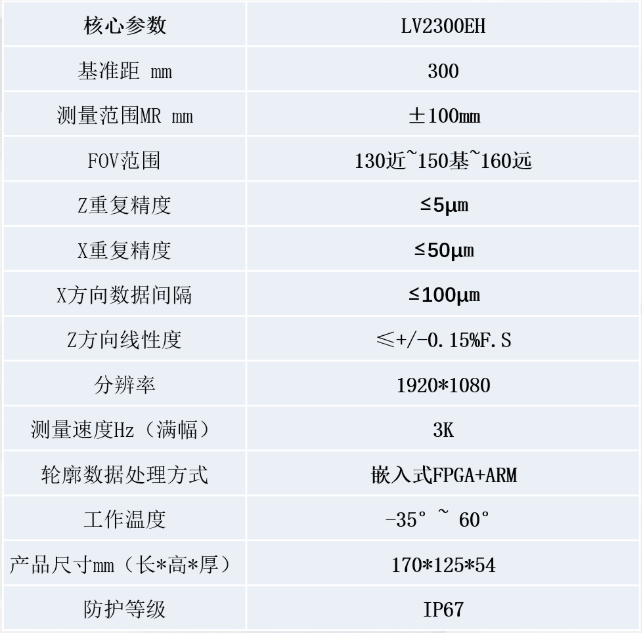

3D轮廓测量仪LV2300EH

超高速中视场激光轮廓测量仪


六大系统优势

1、检测效率高,可以实现铁轨轨道磨损的全面检测;

2、测量速度高,扫描仪测量速度≥3KHz。可适配200km/h运行速度的工程车;

3、测量精度高,Z测量精度≤50μm;

4、高低温(-35C°~60C°)环境下可正常作业;

5、自主研发的DLAR深度智能抗反光技术,完美解决轨道在室内室外受不同光线干扰问题;

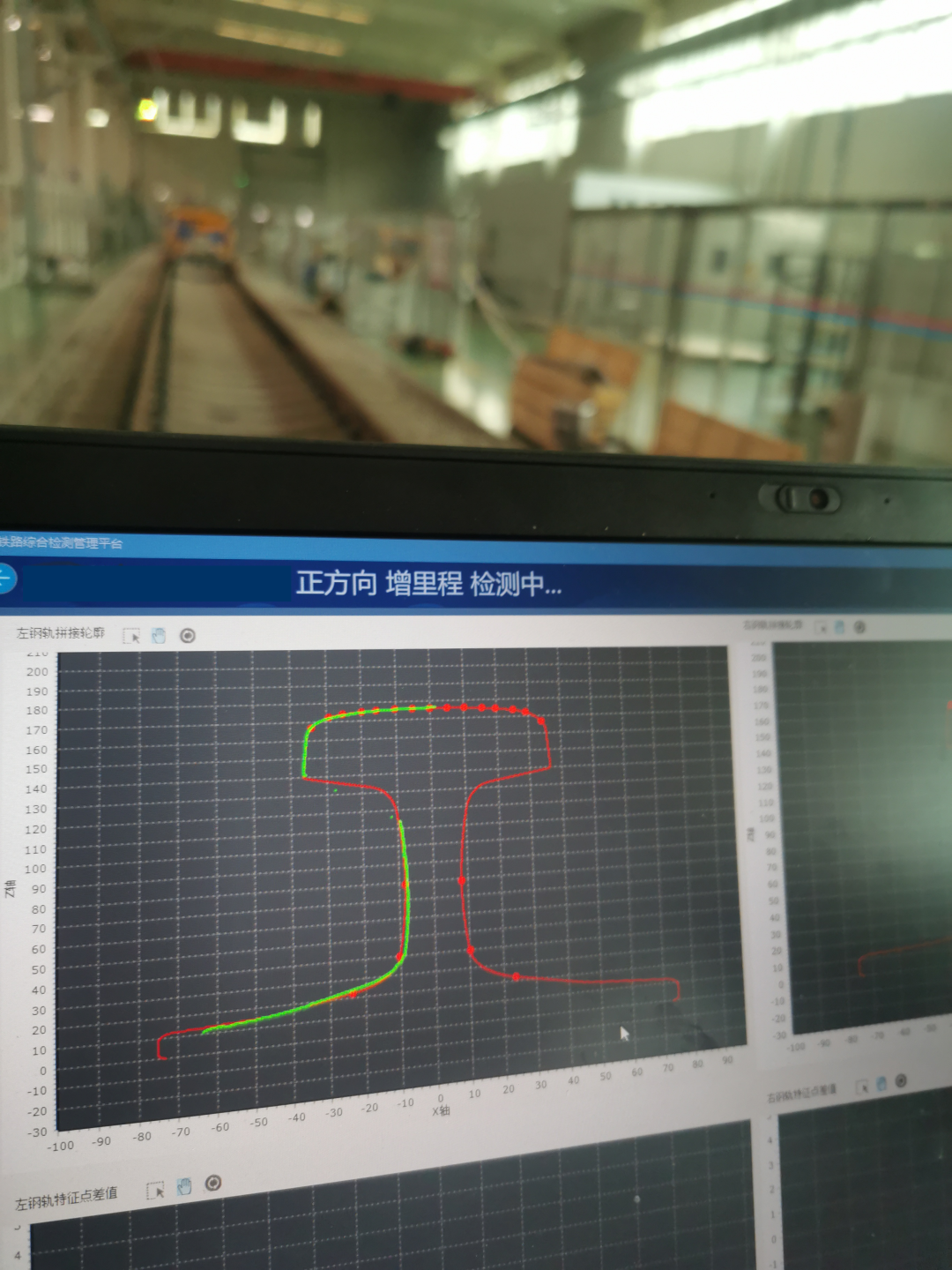

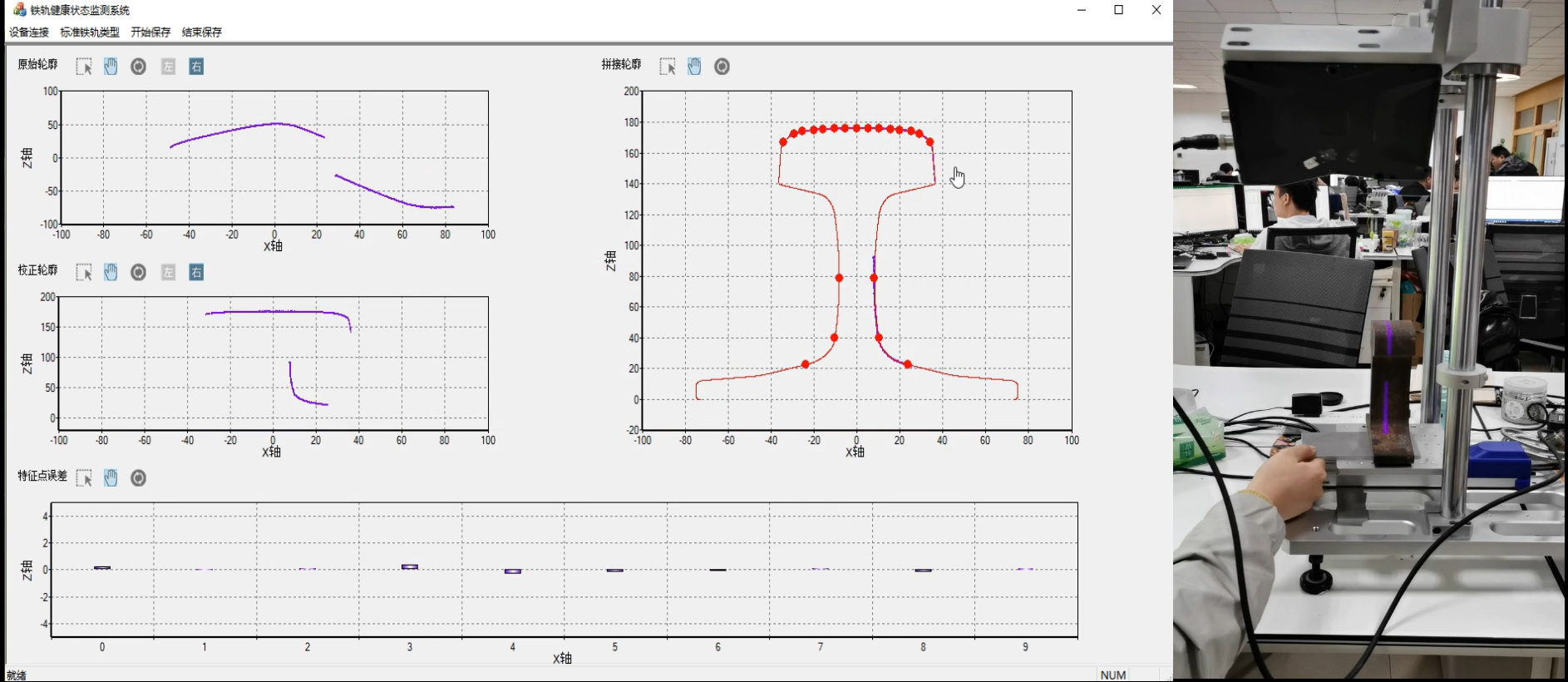

6、契合钢轨的拟合算法,精确地算法拟合,更方便快捷得出钢轨的磨损量。

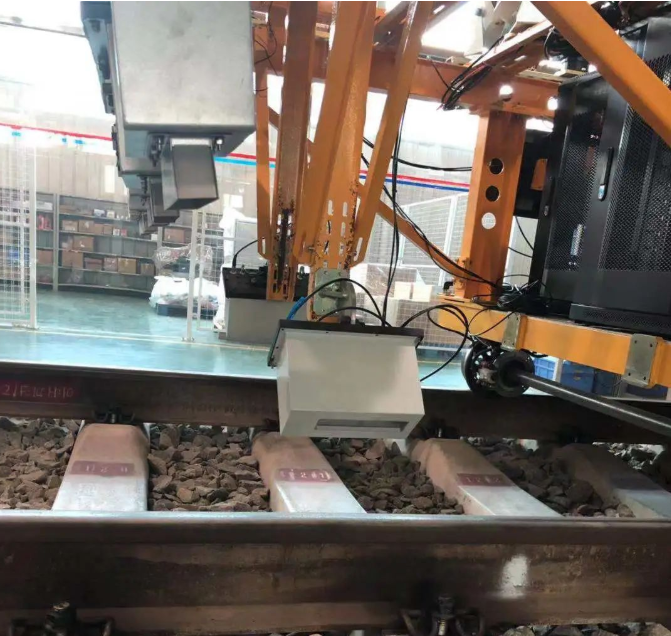

应用案例:铁轨检测

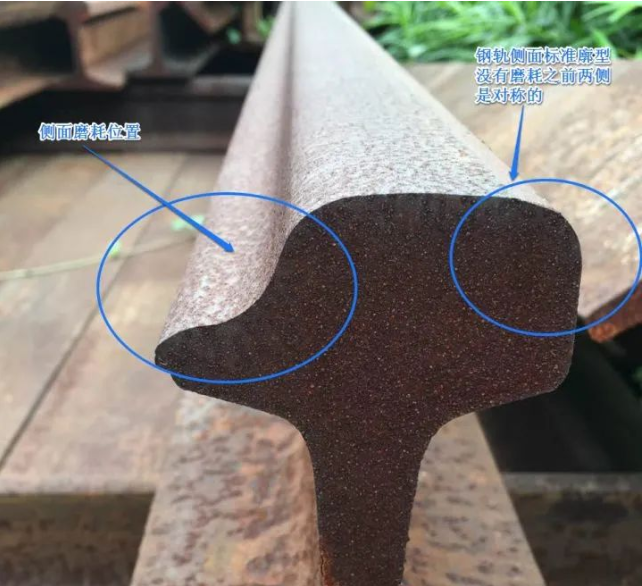

钢轨磨耗对铁路安全意义重大,中车株洲电力机车研究所有限公司,采用千眼狼在线轮廓检测系统,对钢轨表面磨损情况进行检测,防止因力疲而导致的事故发生。该系统解决了轨道人工检测存在的诸多问题,提高检测精度与效率,有效节省维修养护成本。



行业应用


千眼狼在线轮廓检测系统广泛应用于铁路、地铁行业。
